Sistema de compresión de patinete
Sistema de compresión / Introducción
Ver recambios de patinete

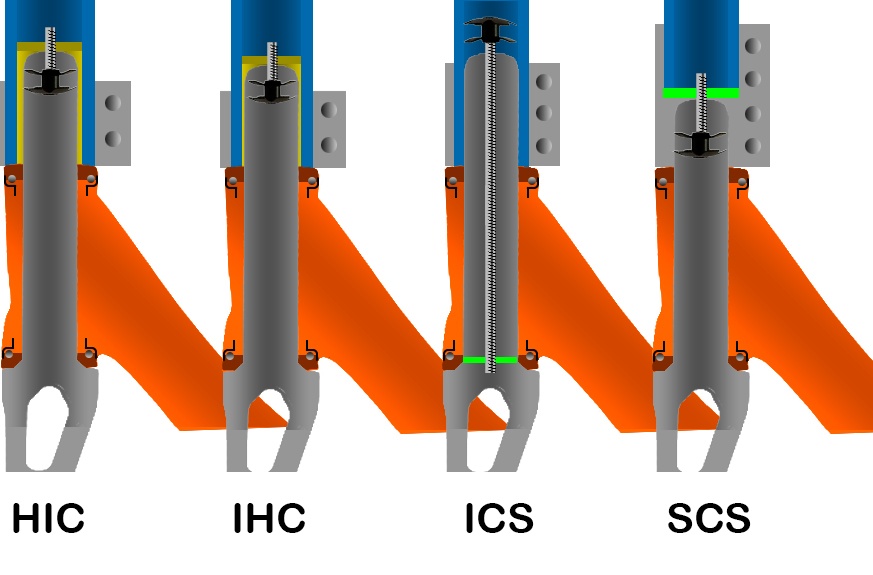

Para que el manillar y la horquilla se muevan al unísono al girar el patinete, necesitas un sistema de compresión. Fija la horquilla al headtube del deck y garantiza que la horquilla gire con suavidad. Básicamente existen 4 tipos diferentes de sistemas de compresión que se usan en patinetes freestyle.
- Threaded (roscado)
- Inverted Compression System (ICS)
- Standard Compression System (SCS)
- Hidden Internal Compression System (HIC)
Existen más tipos de sistemas de compresión. Otra versión de ICS, conocida como System Compression ISC, se usa a menudo. Un sistema de compresión muy habitual es otra versión de HIC, conocida como Integrated Headset Compression (IHC), que se usa comúnmente en patinetes freestyle y en la mayoría de patinetes completos de todos los rangos de precio.
Cada sistema se describe a continuación.
Sistema de compresión / ICS (Inverted Compression System)

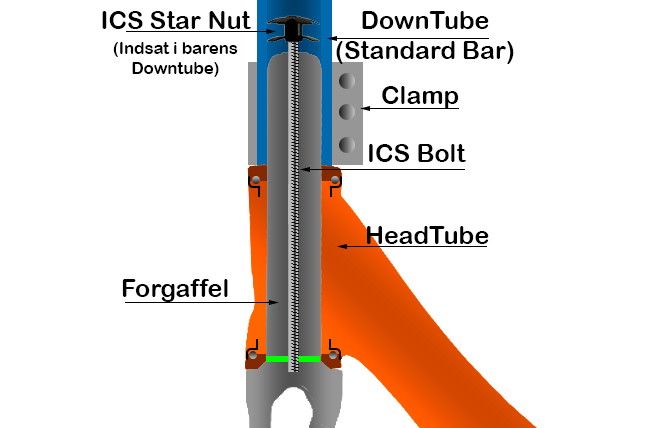

Los sistemas de compresión ICS usan un tornillo de compresión invertido. Un tornillo de compresión invertido pasa a través del steerer tube de la horquilla y se enrosca en la star nut, que se presiona dentro del downtube del manillar, como se describe arriba.
ICS es el sistema de compresión más fácil y también el más barato. Desafortunadamente, tampoco es especialmente duradero. Requiere ajustes frecuentes y el riesgo de dañar la star nut es alto. Además, el sistema de compresión requiere retirar la rueda delantera para apretar o ajustar el tornillo. La compresión ICS solo es compatible con manillares de tamaño estándar o manillares de aluminio, y requiere un slit en el manillar, así como una herramienta especial para instalar la star nut en el downtube.
Sistema de compresión / Longitud recomendada de horquilla ICS
Los componentes del patinete determinan la longitud de la horquilla.
Diferentes marcas tienen pequeñas variaciones en la longitud del headtube. Además, el headset determina la longitud total que debe atravesar la horquilla. Por eso las horquillas vienen con steerer tubes de distintas longitudes. Eso significa que algunas horquillas funcionan mejor con algunos decks con compresión ICS que con otros. Recomendamos que el steerer tube de la horquilla tenga una longitud mínima de 3,8 cm y máxima de 5,1 cm por encima del headset para compresión ICS. La longitud máxima recomendada se determina porque la star nut debe colocarse a 6,5 cm hacia arriba dentro del downtube.
Sistema de compresión / HIC (Hidden Internal Compression System)
La compresión HIC está diseñada para manillares oversized con slit.

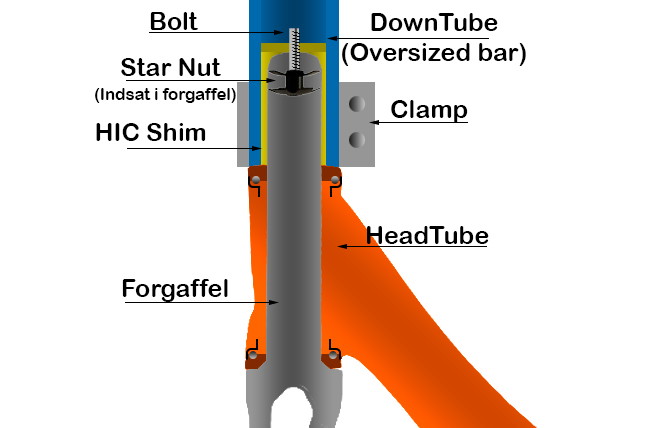

El sistema de compresión funciona colocando un shim (marcado en amarillo en la imagen) con un diámetro exterior de 32 mm sobre el steerer tube de la horquilla, que se comprime contra el headset con un tornillo de compresión.
La compresión HIC es relativamente económica. Sin embargo, debido a la necesidad de un manillar oversized y una abrazadera, será más cara y pesada que, por ejemplo, ICS. Aun así, este sistema de compresión es estable y funciona bien para hacer trucos.
Sistema de compresión / Tipos de shim HIC
Ver recambios
Existen diferentes tipos de shims de compresión HIC. Lo que todos los shims tienen en común es que se presionan sobre el anillo de centrado (pinch ring) y tienen un agarre sólido sobre la horquilla.
Sistema de compresión / Longitud recomendada de horquilla HIC
Los componentes del patinete determinan la longitud de la horquilla.
Los decks de distintas marcas tienen headtubes de diferentes longitudes. Al mismo tiempo, el headset determina la longitud que debe atravesar la horquilla. Por eso las horquillas vienen con steerer tubes de distintas longitudes. Eso significa que algunas horquillas encajan mejor con algunos decks con compresión HIC que otras.

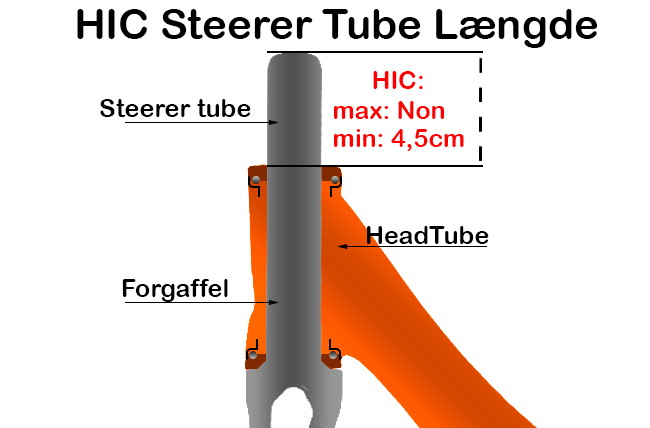

Recomendamos que el steerer tube de la horquilla tenga una longitud mínima de 4,5 cm por encima del headset. Algunos shims HIC miden más de 7,5 cm de altura, lo que significa que obtienes una abrazadera alta con mucha fuerza para sujetar el manillar a la horquilla y, por tanto, un patinete sólido. Básicamente, este sistema de compresión es muy resistente y funciona bien con riders más grandes que han tenido problemas previos con la resistencia del patinete.
Sistema de compresión / IHC (Integrated Headset Compression)
IHC funciona como HIC, excepto que IHC está diseñado para manillares estándar con slit. IHC funciona cuando un shim con un diámetro exterior de 28 mm se monta en el steerer tube de la horquilla y se presiona hacia el headset con un tornillo de compresión. IHC es económico y no pesa mucho. Por eso se usa en la mayoría de patinetes completos de cierta calidad. Tu patinete se beneficiará de este sistema de compresión, ya que es robusto y ligero.
Sistema de compresión / SCS (Standard Compression System)
SCS (Standard Compression System) fue inventado por Proto (patentado). La mayoría de personas dentro de la comunidad del scooter consideran que este sistema es superior a otros, mientras que otros señalan debilidades.

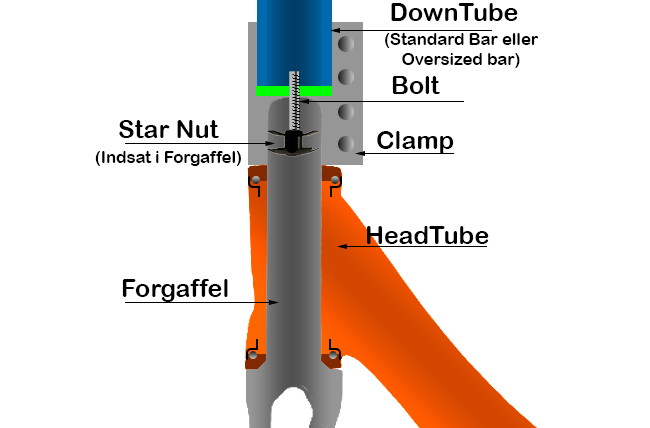

SCS es un sistema que combina la abrazadera y el sistema de compresión. La mitad inferior de la abrazadera SCS se coloca sobre el steerer tube de la horquilla. La parte inferior del manillar se desliza en la mitad superior de la abrazadera (como se ve en la imagen).
La razón por la que este sistema es superior es que no hace falta slit en el downtube. De ese modo se elimina un punto débil del manillar.
Algunas abrazaderas SCS solo se pueden usar con manillares estándar de 32 mm. Otras incluyen un shim que se puede retirar para que encajen con manillares oversized y de aluminio de 35 mm.
Sistema de compresión / Altura de abrazadera SCS
Ver abrazaderas
Las abrazaderas SCS vienen en dos alturas. Tu elección depende de la horquilla de tu patinete (la longitud del steerer tube), el headset y el deck que tengas. Lee lo siguiente para nuestra recomendación sobre la longitud del steerer tube.
Los dos tamaños de abrazadera SCS son: 3" y 4" (las abrazaderas de 3" se conocen como «Baby SCS»).
Sistema de compresión / Longitud recomendada de steerer tube SCS
Los decks de distintas marcas tienen headtubes de diferentes longitudes. Al mismo tiempo, el headset determina la longitud que debe atravesar la horquilla. Por eso las horquillas de distintas marcas tienen steerer tubes de diferentes longitudes. Por eso algunas horquillas encajan mejor con compresión SCS que otras.

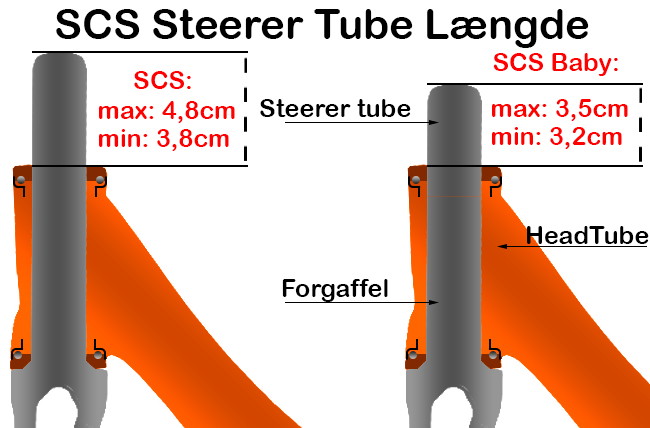

Recomendamos las siguientes pautas para determinar la longitud del steerer tube:
Abrazaderas SCS de 3": mínimo 3,2 cm y máximo 3,5 cm por encima del headset
Abrazaderas SCS de 4": mínimo 3,8 cm y máximo 4,8 cm por encima del headset
